Une part importante des réseaux de distribution de gaz date de plusieurs décennies. Certaines canalisations anciennes nécessitent aujourd’hui un renouvellement ou une réhabilitation.
Ces travaux garantissent la sécurité, la fiabilité et la performance des réseaux.
Le remplacement d’une canalisation en tranchée ouverte demande souvent une excavation sur tout le linéaire. Cette méthode crée de fortes contraintes en ville. Elle perturbe la circulation et l’activité des commerces. Elle entraîne aussi des travaux importants de réfection.
Les techniques sans tranchée offrent une alternative dans certaines configurations. Elles permettent aux entreprises d’intervenir depuis des fouilles ponctuelles. Elles limitent ainsi les excavations sur toute la longueur du tracé.
Le renouvellement des réseaux de distribution représente un enjeu important pour les gestionnaires d’infrastructures. Pour mieux comprendre ces réseaux, consultez les informations proposées par GRDF.
Découvrez dans cet article les principales techniques de réhabilitation d’une conduite de gaz sans excavation continue. Nous présentons aussi leurs applications et les principales règles de sécurité.
Pourquoi réhabiliter une conduite gaz sans tranchée ?
La réhabilitation d’une conduite gaz sans tranchée permet de remplacer ou de rénover un réseau existant. Les équipes interviennent depuis des fouilles ponctuelles. Elles évitent ainsi d’ouvrir le terrain sur toute la longueur du tracé.
La technique choisie dépend de plusieurs critères. Les professionnels étudient notamment l’état de la conduite et son diamètre. Ils analysent aussi son environnement et les contraintes du chantier.
Cette méthode présente plusieurs avantages opérationnels :
- Elle réduit l’emprise du chantier.
- Elle limite les travaux de terrassement.
- Elle peut raccourcir la durée des travaux.
- Elle réduit les travaux de réfection de la voirie.
- Elle limite les perturbations pour les riverains.
Ces avantages intéressent particulièrement les chantiers en centre-ville. Ils répondent aussi aux contraintes des axes très circulés et des zones commerçantes.
Les techniques sans tranchée peuvent également réduire les volumes de déblais. Elles limitent parfois le nombre d’engins nécessaires sur le chantier. L’impact environnemental dépend toutefois de la technique choisie et des conditions du projet.
Découvrez les différentes solutions proposées sur notre page Applications Gaz naturel.
L’éclatement de conduite : une solution pour renouveler les réseaux
L’éclatement de conduite permet de renouveler certains réseaux sans ouvrir une tranchée sur toute leur longueur.
Cette technique remplace une canalisation existante depuis des fouilles d’accès. Elle crée un nouveau passage tout en installant une nouvelle conduite.
Comment fonctionne l’éclatement de conduite ?
Les équipes introduisent un train de tiges depuis une fouille de départ. Elles le font avancer jusqu’à la fouille d’arrivée.
Elles installent ensuite une tête d’éclatement sur le système de traction. La nouvelle canalisation suit cette tête.
Pendant l’opération, la tête d’éclatement ouvre le passage dans le sol. Elle permet ainsi de remplacer la conduite existante par une nouvelle canalisation.
Plusieurs éléments déterminent la faisabilité du chantier. Les professionnels étudient notamment le matériau de l’ancienne conduite. Ils analysent aussi son état et son diamètre.
La nature du sol et la présence de réseaux voisins jouent également un rôle important.
Quels avantages offre cette technique ?
L’éclatement peut permettre d’installer une conduite de diamètre identique ou supérieur. Cette possibilité dépend toutefois des caractéristiques du chantier et du matériel utilisé.
Elle peut donc répondre à certains projets qui nécessitent une capacité de réseau plus importante.

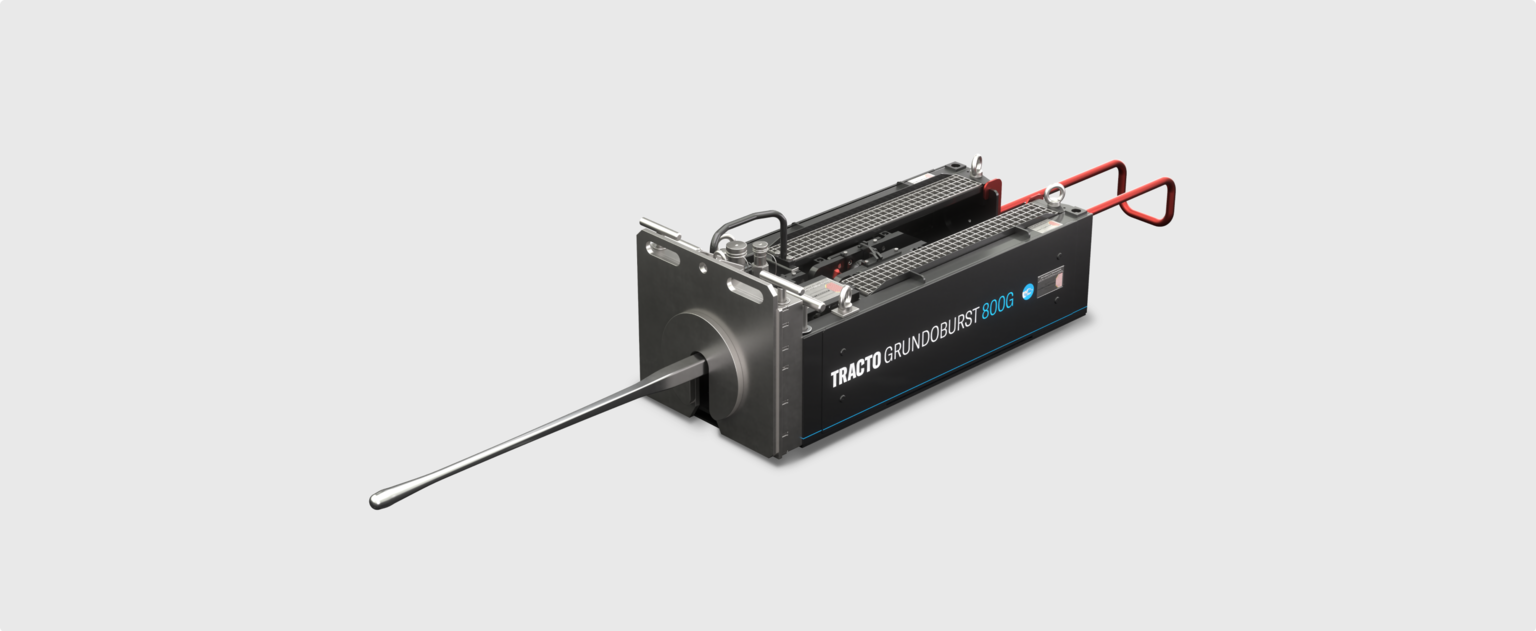

Le GRUNDOBURST 800G constitue une solution dédiée aux opérations d’éclatement et de renouvellement de conduites sans tranchée.
Quels matériaux peut-on traiter ?
La technique dépend du matériau et de l’état de la conduite existante. Elle dépend aussi de l’équipement choisi et des conditions du terrain.
Les professionnels doivent donc réaliser une étude technique avant chaque intervention. Cette analyse permet de vérifier la compatibilité entre la conduite existante et la nouvelle canalisation.
Elle permet également de choisir la méthode de renouvellement la plus adaptée.
Quelles autres techniques utiliser pour les réseaux de gaz ?
L’éclatement ne convient pas à tous les chantiers. Les professionnels disposent donc d’autres techniques sans tranchée.
Le chemisage
Le chemisage consiste à introduire une gaine dans la conduite existante. Cette gaine crée ensuite une nouvelle paroi étanche.
Cette solution permet de réhabiliter le réseau sans remplacer entièrement la canalisation.
Elle présente toutefois une limite. La nouvelle gaine réduit généralement le diamètre intérieur disponible. Cette caractéristique peut poser problème lorsque le chantier nécessite une augmentation de capacité.
Le forage horizontal dirigé
Le forage horizontal dirigé permet d’installer une nouvelle conduite sur un autre tracé.
Cette technique peut contourner un obstacle ou franchir une infrastructure existante. Elle peut aussi créer un nouveau passage lorsque le remplacement de la conduite actuelle ne convient pas.
Le fonçage
Le fonçage convient principalement aux traversées rectilignes.
Les entreprises l’utilisent notamment pour franchir des routes ou certaines voies ferrées. Cette technique limite fortement les excavations en surface.
Le choix de la méthode dépend toujours du chantier. Les professionnels analysent plusieurs critères :
- L’état de la conduite existante.
- Le matériau de la canalisation.
- Le diamètre souhaité.
- La longueur du chantier.
- La nature du sol.
- La présence de réseaux voisins.
- L’accessibilité des fouilles.
- Les contraintes de l’environnement.
Sécurité et continuité de service
Les travaux sur un réseau de gaz demandent une préparation rigoureuse. Les équipes doivent connaître précisément les réseaux présents sur le chantier.
Elles doivent également respecter les procédures de sécurité applicables.
Avant chaque intervention, les professionnels doivent notamment prévoir :
- La consignation et la mise en sécurité de la conduite.
- Les démarches DT/DICT nécessaires au chantier.
- La localisation précise des réseaux existants.
- La détection des réseaux voisins.
- Les habilitations nécessaires pour les intervenants.
- Les procédures d’urgence adaptées aux risques identifiés.
- Les contrôles et essais nécessaires sur la nouvelle conduite.
- La gestion de la continuité d’alimentation lorsque cela reste possible.
La réglementation pose sans tranchée (DT/DICT) doit guider la préparation du chantier.
Les équipes doivent aussi anticiper les éventuelles interruptions de service. La durée dépend de la configuration du réseau et de la technique utilisée.
Une bonne organisation permet de limiter les perturbations pour les usagers.
Combien coûte une réhabilitation de conduite gaz sans tranchée ?
Plusieurs facteurs influencent le prix d’un chantier sans tranchée.
Les professionnels prennent notamment en compte :
- La longueur du réseau.
- Le diamètre de la conduite.
- La technique choisie.
- La nature du terrain.
- L’accessibilité du chantier.
- La présence de réseaux existants.
- Les contraintes liées à l’environnement.
Il faut également prendre en compte les coûts indirects.
Une technique sans tranchée peut réduire les travaux de terrassement. Elle peut aussi limiter l’évacuation des déblais et la réfection de la chaussée.
Elle peut enfin réduire les contraintes liées à la circulation et à la signalisation.
Le coût d’une pose sans tranchée doit donc s’étudier dans sa globalité.
Le prix de l’intervention ne suffit pas pour comparer deux solutions. Il faut aussi analyser les coûts liés à l’ensemble du chantier.
En zone urbaine, une solution sans tranchée peut ainsi présenter un intérêt économique. Elle peut réduire certains coûts indirects malgré un investissement initial plus élevé.
Questions fréquentes
Peut-on remplacer une conduite de gaz sans ouvrir toute la chaussée ?
Oui, certaines techniques permettent de remplacer une conduite depuis des fouilles ponctuelles.
Les équipes évitent ainsi d’excaver toute la longueur du tracé.
L’éclatement de conduite fait partie des solutions possibles dans certaines configurations. Les professionnels doivent toutefois vérifier la compatibilité de la conduite existante avec la technique choisie.
Peut-on augmenter le diamètre d’un réseau gaz existant ?
Dans certaines configurations, oui.
L’éclatement de conduite peut permettre d’installer une nouvelle canalisation de diamètre identique ou supérieur.
Cette possibilité dépend toutefois de plusieurs facteurs. Le matériel utilisé, la nature du sol et la conduite existante influencent le résultat.
Les contraintes du chantier jouent également un rôle.
Quels matériaux de conduite peut-on traiter ?
La faisabilité dépend du matériau et de l’état de la conduite existante.
Elle dépend aussi de la technique de renouvellement choisie.
Une étude technique préalable permet de sélectionner la solution adaptée au réseau concerné.
Faut-il couper le gaz pendant les travaux ?
Une mise en sécurité et une consignation du réseau peuvent s’avérer nécessaires.
Les modalités dépendent de la configuration du réseau et de la méthode utilisée.
Les équipes doivent organiser la continuité d’alimentation lorsque les conditions techniques le permettent.
Elles doivent également anticiper les éventuelles interruptions de service.
Réhabilitez vos réseaux gaz sans excavation
Tracto France propose des solutions pour les travaux de renouvellement et de réhabilitation des réseaux sans tranchée.
La gamme comprend notamment des systèmes d’éclatement de conduite GRUNDOBURST. Ces équipements sont disponibles à la vente et à la location.
Le choix du matériel dépend de plusieurs paramètres :
- La longueur du chantier.
- Le diamètre de la conduite.
- Le matériau existant.
- La nature du terrain.
- L’accessibilité des fouilles.
- Les contraintes liées aux réseaux voisins.
Les équipes Tracto France peuvent vous accompagner dans l’analyse de votre projet. Elles vous aident à définir la solution adaptée à votre chantier de renouvellement de réseau gaz.
