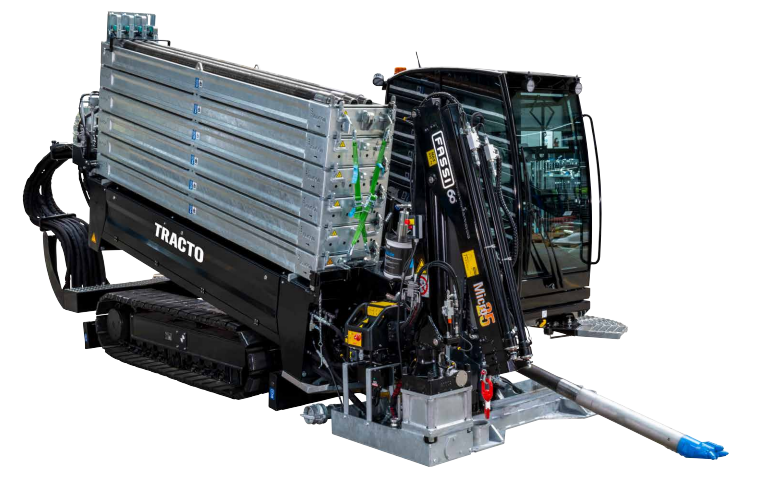

GRUNDODRILL 20 ACS - Forage roche
Le GRUNDODRILL 20 ACS est une foreuse performante pour tous types de sols, spécialement efficace dans la roche dure. Avec 200 kN de poussée/traction, un couple de 9 000 Nm et des tiges ELICON à double tube, elle offre puissance, précision et rendement sur de longues distances. Ses systèmes automatiques et son équipement moderne assurent un travail rapide, confortable et parfaitement adapté aux chantiers les plus exigeants.
Puissance et précision pour tous types de terrains
Une performance exceptionnelle dans les sols les plus difficiles
Le GRUNDODRILL 20 ACS est une foreuse de haute performance conçue pour affronter les conditions de forage les plus exigeantes. En effet, grâce à une force de poussée et de traction de 200 kN et à un couple puissant de 9 000 Nm, il excelle aussi bien dans les forages conventionnels que dans la roche dure. De plus, sa technologie ACS (All Condition System) en fait une machine polyvalente, par conséquent parfaitement adaptée aux terrains mixtes et complexes.
Capacité élevée et flexibilité maximale
Cambinant une grande capacité de tiges et la possibilité de changer rapidement entre différents types de tiges, le GRUNDODRILL 20 ACS offre ainsi une flexibilité incomparable sur chantier. De plus, les tiges double tube ELICON EL D101 assurent un débit de boue optimal, garantissant une progression continue et efficace sur de longues distances de forage.
La référence pour le forage en roche dure
Dans les terrains rocheux les plus dures, le 20 ACS révèle véritablement tout son potentiel. Son système ELICON délivre une productivité exceptionnelle et permet un forage précis, stable et rapide, même sur de grandes longueurs. Associé aux systèmes automatiques de série – forage automatique, changement automatique des tiges, lubrification automatique – il ainsi réduit significativement le temps d’intervention et augmente la sécurité sur site.
Technologie moderne et environnement de travail confortable
La machine 20 ACS est équipé d’un châssis robuste, d’une cabine pivotante ergonomique et de solutions numériques avancées permettant la collecte des données de forage et la gestion de flotte. Par conséquent, l’ensemble assure une utilisation intuitive, une productivité accrue et un confort optimal, même lors de longues opérations.
Applications clés
• Forage en roche dure : Idéal pour les projets nécessitant puissance et stabilité.
• Terrains mixtes : Parfait pour les chantiers où les conditions du sol varient.
• Longues distances de forage : Grâce aux tiges ELICON à double tube.
• Projets complexes : Adapté aux environnements techniques exigeants nécessitant précision et fiabilité.
Avantages du GRUNDODRILL 20 ACS
• Puissance fiable : 200 kN de poussée/traction et 9 000 Nm de couple.
• Forage optimisé en roche : Système ELICON double tube pour des débits de boue élevés.
• Automatisation avancée : Forage, changement de tiges et lubrification automatisés.
• Flexibilité totale : Changement rapide entre différents types de tiges.
• Confort et contrôle : Cabine pivotante et outils numériques intégrés.
Pourquoi choisir le GRUNDODRILL 20 ACS ?
En résumé, cet engin combine puissance, polyvalence et technologie avancée pour répondre aux défis des chantiers les plus exigeants. Performant dans tous les terrains, imbattable dans la roche dure et doté de systèmes automatisés, il garantit ainsi un forage rapide, fiable et efficace, tout en offrant un confort et une précision d’utilisation remarquables.
Mise en situation
Variante de produit: |
20ACS | 20ACS | 20ACS | 20ACS |
|---|---|---|---|---|
Type tiges de forage: |
EL D80 | EL D101 | TD 82 | TD 73 |
Force de traction: |
160 kN | 200 kN | 200 kN | 180 kN |
Force de poussée: |
160 kN | 200 kN | 200 kN | 180 kN |
Vitesse translation (hors charge): |
36 m/min | 36 m/min | 36 m/min | 36 m/min |
Couple max.: |
– | – | 10 000 Nm | 7 500 Nm |
Couple max. tiges int.: |
1 200 Nm | 2 500 Nm | – | – |
Couple max. tiges ext.: |
5 500 Nm | 9 000 Nm | – | – |
Régime broche max.: |
– | – | 180 U/min | 200 U/min |
Régime broche max. tiges int.: |
405 U/min | 320 U/min | – | – |
Régime broche max. tiges ext.: |
200 U/min | 200 U/min | – | – |
Pompe bentonite HP P72: |
400 l/min | 400 l/min | 400 l/min | 400 l/min |
Pression bentonite P72: |
90 bar | 90 bar | 90 bar | 90 bar |
Contenu caisse à tiges: |
210 m | 144 m | 210 m | 225 m |
Logueur utile des tiges: |
3 000 mm | 3 000 mm | 3 000 mm | 3 000 mm |
Nbre. tiges: |
70 St. | 48 St. | 48 St. | 75 St. |
Diamètre tiges de forage: |
– | 101 mm | 82 mm | – |
Diamètre tiges de forage min. – max.: |
68 mm – 81 mm | – | – | 63 mm – 73 mm |
Rayon de forage min.: |
35 m | 55 m | 60 m | 55 m |
Longueur (position transport): |
6 700 mm | 6 700 mm | 6 700 mm | 6 700 mm |
Largeur (position transport): |
2 350 mm | 2 350 mm | 2 350 mm | 2 350 mm |
Hauteur (position transport): |
2 620 mm | 2 620 mm | 2 620 mm | 2 620 mm |
Longueur (position de travail cabine déployée): |
7 150 mm | 7 150 mm | 7 150 mm | 7 150 mm |
Largeur (position de travail avec cabine déployée): |
3 050 mm | 3 050 mm | 3 050 mm | 3 050 mm |
Hauteur (position de travail avec cabine déployée): |
3 150 mm | 3 150 mm | 3 150 mm | 3 150 mm |
Poids: |
16 300 kg | 16 390 kg | 15 380 kg | 15 380 kg |
Moteur entraînement/fabricant moteur: |
Cummins | Cummins | Cummins | Cummins |
Type de moteur: |
B4.5-C165 | B4.5-C165 | B4.5-C165 | B4.5-C165 |
Norme sur les gaz d’échappement: |
Stage V | Stage V | Stage V | Stage V |
Puissance moteur max.: |
123 kW | 123 kW | 123 kW | 123 kW |
Volume réservoir carburant: |
180 l | 180 l | 180 l | 180 l |
Contenu réservoir AdBlue: |
22 l | 22 l | 22 l | 22 l |
Volume réservoir eau claire: |
105 l | 105 l | 105 l | 105 l |
Angle d’inclinaison: |
0 – 30 ° | 0 – 30 ° | 0 – 30 ° | 0 – 30 ° |
Vitesse déplacement max. 2 niveaux: |
1,3 / 2,2 km/h | 1,3 / 2,2 km/h | 1,3 / 2,2 km/h | 1,3 / 2,2 km/h |
